Горит «Shutdown», 61-я ошибка, ДГУ не запускается

61-я ошибка — самая наверное частая, но порой очень неприятная. В норме эта ошибка возникает если контроллер ДГУ PCC1301 не видит короткого замыкания на контактах 15 и 16 разъема ТВ1. Проще говоря: на данные клеммы сводятся все сухие тревожные нормально-замкнутые контакты, от тревожных кнопок (красный «грибок»на панели ДГУ, красный «грибок» в щите аварийного управления), контакты пожарной сигнализации. Т.е. при срабатывании этих кнопок или при пожарной тревоге ДГУ остановится, на панели будет гореть индикатор «Shutdown».

Но бывает и такое, что все кнопки отжаты, шлейфы ОПС в порядке, но индикатор «Shutdown» светится и ДГУ не заводится. В этом случае надо определить где неисправность: в контроллере PCC1301 или в коммутации кнопок и проводов, приходящих на разъем ТВ1. Для этого самое простое:

• отключить питание ДГУ (автомат Q4 в шкафу автоматики), сбросить положительную клемму с аккумулятора ДГУ
• убедиться что дисплей ДГУ не реагирует на нажатия кнопок
• отвинтить 8 болтов передней лицевой панели ДГУ, снять и сдвинуть ее в сторону
• вставить перемычку в разъем ТВ1 (зеленный, вверху платы контроллера), между 15 и 16 контактами (самые правые), предварительно вынув из них провода
• накинуть плюсовую клемму аккумулятора ДГУ. На дисплее ДГУ нажать любую кнопку, подождать пока он загрузится. Если индикатор  «Shutdown» погас — значит проблема в коммутации кнопок и шлейфов, ищем там разрыв с помощью тестера
• если ндикатор  «Shutdown» не погас — неисправна плата PCC1301. Обратитесь в сервисную службу для ее замены по гарантии или постгарантии.

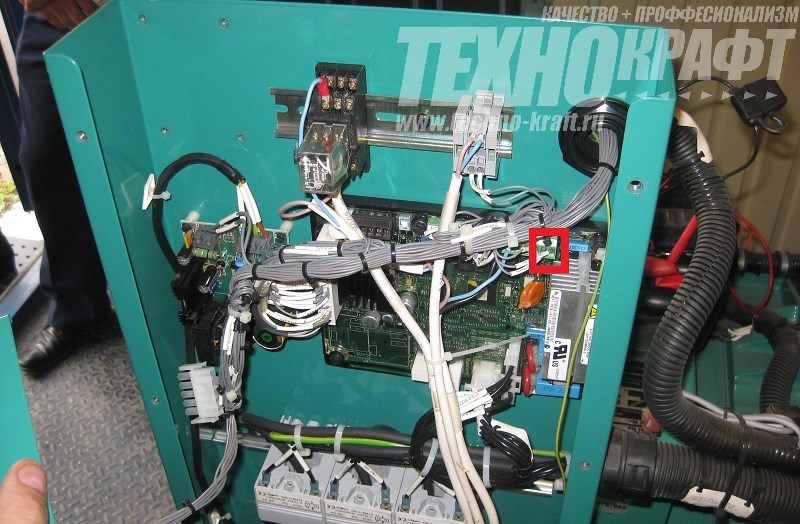

Ниже фото разобранной панели ДГУ C22D5 (красным выделены контакты 15 и 16):
