«Гранит ПУ» — модуль пожарной сигнализации с функцией автоматического пожаротушения.
В контейнерах «Контур — МЭ» в качестве панели пожарной сигнализации используется «Гранит ПУ», а модулей пожаротушения — порошковые подвесные модули «Буран». Они имеют возможность срабатывать как от внешнего электрического сигнала, так и самостоятельно (пиропатрон взрывается и распыляет огнетушащее вещество, если температура окружающей среды выше 85 градусов Цельсия.)
Разберем самые типичные проблемы с этими системами и способы их нейтрализации.
В ждущем режиме на РАБОТОСПОСОБНОМ «Граните» светятся постоянно индикаторы «Сеть» и «Резерв».
В дежурном (охранном) режиме — светятся ВСЕ индикаторы, но только ЗЕЛЕНЫМ ПОСТОЯННЫМ светом!

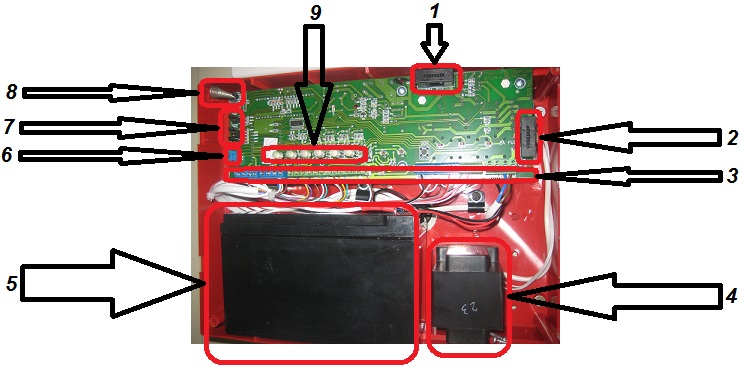

Ниже фото открытого гранита и основные его элементы:
1. Предохранитель цепей аккумулятора
2. Сетевой предохранитель
3. Коммутационные клеммные колодки
4. Трансформатор
5. Аккумулятор
6. Выходные клеммы тампера вскрытия корпуса
7. Перемычки выбора режима и типа пожаротушения
8. Тампер вскрытия корпуса
1. Индикаторы перемигиваются и гаснут. Щелкает реле в шкафу автоматики, выбивает вводной автомат.
Неисправность конструкционная. Исправляется элементарно — надо отключить автомат Q5 (чтобы отключить внешнее питание на «Гранит»), далее откручиваем 4 самореза, крепящие крышку, снимаем ее. Отсоединяем клеммы аккумулятора. Потом — откручиваем 6 саморезов, крепящих плату. Аккуратно оттягиваем ее на себя. Примерно по центру сверху платы есть деталь — диод VD10, его необходимо выпаять, а вместо него впаять диод марки 1n003…1n007 (они меньше размером, полоской в ту же сторону). Это «вылечит» модуль. В обратной последовательности собираем его — индикаторы должны гореть постоянным зеленым светом. Если мигает какой-то один из индикаторов — это уже другая, дополнительная болезнь, из перечисленных ниже.
2. Постоянно горит или мигает красный индикатор «Пожар»
Посмотреть, не горит ли красный индикатор на одном из извещателей. Продуть или прочистить дымовой датчик. Проверить отжаты ли кнопки ручного пускового устройства пожаротушения (внутри контейнера и в аварийном пульте). Если не помогло — отключить автомат Q5 в шкафу управления, открыть «Гранит», скинуть клеммы с аккумулятора, отсоединить с нижней колодки провода ШС1, ШС2, ШС3, ШС4. Накинуть клемму аккумулятора. если снова мигает красный — неисправна плата. Если мигает «Пожар», но зеленым — то делаем так: скидываем «+» клемму с аккумулятора, находим 4 резистора на 3.9 кОм, вставляем их между ШС1-Общий, ШС2 — Общий, ШС3 — Общий, ШС4 — общий. Причем так, чтобы из «Общий» на выпал коричневый проводок. Подключаем «+» клемму. «Пожар» должен гореть постоянно зеленым, это норма. Если не горит или мигает- неисправна плата.
Далее — начиная с ШС1: Скидываем клемму. Вынимаем резистор, подключаем вынутый проводок (фиолетовый). Накидываем клемму. Если горит ровно — делаем так со всеми остальными шлейфами, пока на каком- либо не замигает. Этот шлейф весь от «Гарнита» до датчика надо будет проверять.
3. Мигает зеленый индикатор «Авт/неиспр»
Тут может быть несколько проблем. Во-первых — протянуть все клеммные соединения, в том числе и в распаечных коробках табличек «Порошок! Не входи!». Проверить наличие и номинал ы шунтирующих резисторов (должно быть 3.9кОм).
Но чаще всего: вскрыть «Гранит ПУ» (предварительно отключив Q5), отключить аккумулятор, снять плату (отвернув 6 саморезов). Далее — вынимаем из разъема на основной плате плату контроля шлейфов (она с красным светодиодом). Загибаем или удаляем у нее все контакты, кроме двух крайних. Ставим обратно. Устанавливаем обратно основную плату, завинчиваем, подключаем аккумулятор. Шлейф «авт/неиспр» должен гореть непрерывно. Закрываем крышку гранита, включаем Q5.
4. Мигает зеленый индикатор «Тушение», прерывисто сигналит сирена.
Проблема частая, но не сложная. Обусловлена неграмотностью монтажников и нежеланием читать документацию по эксплуатации. Дело в том, что из-за некоторой ненадежности, заказчики предпочитают (и это правильно) отключать «Бураны» от «Гранита». Обычно выдергивается разъем из бурана, или не заводятся проводки от «Буранов» в распаечные коробки на потолке.
Но есть нюанс. Система контроля «Гранита» в разрыве шлейфа («Бураны» то отключены) видит ошибку. Чтобы этого не было — необходимо в распаечные коробки (на потолке, 2 или 3 шт, зависит от контейнера) вставить шунтирующие резисторы, равные сопротивлению спирали поджига «Бурана». Это 60…100 Ом. После этого не забудьте снять-поставить «Гранит» в дежурный режим. Индикатор «Тушение» должен гореть зеленым светом постоянно.
5. Индикаторы не горят, модуль не включается
Первое — проверить, включены ли автоматы Q1 и Q5 в шкафу управления. Если да, то нужно выключить Q5, открыть «Гранит», отсоединить аккумулятор (скорее всего, разряженный) проверить целостность предохранителей (2шт, с внешней стороны печатной платы). Если они целые — неисправна плата или (что чаще всего) входной понижающий трансформатор (позиция 4 на иллюстрации в начале страницы). Причем у трансформатора в 90% случаев всего лишь срабатывает термопредохранитель первичной обмотки, включенный последовательно в ее цепь и предохраняющий обмотку от перегрева. Но срабатывает он 1 раз, т.е. это не термореле. Перегрев возникает чаще всего из-за повышенного потребления тока нагрузкой, что именно в «Гранит ПУ» связано со старым аккумулятором (частая болезнь у «Контур МЭ», поставленных в Казначейства РФ). Для устранения:
1. Замените аккумулятор на новый (5-9 Ач, входящий по габаритам в блок. Вот пример). Накиньте клеммы, если «Гранит ПУ» заработал, и входной предохранитель цел — дело 100% в трансформаторе. Отключите разъемы от клемм аккумулятора.
2. Выключите автомат Q5. Снимите «Гранит ПУ» с панели ОПС (4 винта), снимите трансформатор (4 шурупа сзади), отключите разъем, выньте трансформатор
3. Демонтируйте трансформатор из пластикового черного кожуха (для этого кожух аккуратно, чтобы не повредить обмотки, надламывается с торцов, трансформатор изнутри крепится на обычном термоклее)
4. Найдите термопредохранитель. Черный, приклеен термопастой на обмотку. Скрутите или спаяйте напрямую его контакты между собой, сам термопредохранитель удалите.
5. Установите трансформатор обратно, подключите разъем. Включите автомат Q5. Если первичная обмотка не повреждена — «Гранит ПУ» сразу включится. Устанавливаем аккумулятор, подключаем клеммы к разъемам, соблюдая полярность. Индикаторы «Сеть» и «Резерв» должны равномерно светиться.
Теперь если своевременно следить за состоянием аккумулятора, то трансформатор будет работать. Если не уследить — перегорит первичная обмотка, и потребуется заменить трансформатор (на новый надо будет перепаять провод с разъемом). Что тоже не очень страшно, ибо трансформатор типовой и в розничной продаже его не сложно найти.
6. Постоянно выбивает автомат Q5, подающий напряжение на панель ОПС.
Это бывает в 2 случаях: или сгорел варистор (элемент защиты от высокого напряжения), или короткое замыкание первичной обмотки трансформатора. Первый случай лечится: отключаем Q5, разбираем «Гранит», отключаем аккумулятор, откручиваем 6 саморезов крепления платы, переворачиваем ее. Слева платы будет стоять варистор. Обычно желтого или синего цвета, таблеточной формы, напоминает конденсатор. Если он неисправен — он будет со следами гари, или треснувший. Его просто надо удалить с платы. Новый ставить не обязательно. В обратном порядке собираем «Гранит», включаем Q5.
7. Перемычки. Для чего они нужны?
Если откроем «Гранит ПУ», то слева увидим 2 бока 2-х контактных перемычек. Первый блок 2-х рядный, второй — 4-х рядный. Данными перемычками выбирается режим работы и тип огнетушащего средства. Подробно режимы описаны в документации на модуль, но вкратце можно сказать так: в нашей конфигурации (в модуле «Контур МЭ») на первом блоке стоит одна нижняя перемычка, на втором — две средние.
Если блок новый — то перемычки нужно выставить в такой конфигурации, иначе «Гранит ПУ» не будет работать.
8. Как связан «Гранит ПУ» с внешним миром?
С нижней колодки «Гранита» идет шлейф, по типу «сухой контакт» с нормально-разомкнутым контактом. Шлейф идет в шкаф собственных нужд, на верхнюю колодку X1 на 1 и 2 слева контакты. Оттуда — на реле К1. При срабатывании пожарной сигнализации передается короткое замыкание с «Гранита» в шкаф управления. В результате ДГУ останавливается (если заведен, разрывается шлейф питания соленоида клапана отсечки) и отключается автомат Q1 (через независимый расцепитель Q1НР). Эти моменты надо вовремя ловить, иначе впоследствии разрядится аккумулятор ДГУ, т.к. через Q1 поступает электроснабжение к ДГУ в дежурном режиме.
Если Заказчик не хочет, чтобы «Гранит» отключал электроснабжение — достаточно выключить автомат Q2. «Гранит » при этом работать будет как всегда, сигнализация тоже будет в норме, сигнал буден виден в случае тревоги в здании — но электроснабжение при ложной тревоге не отключится.
В здание же сигнал (на пульт охраны) идет с контактов 5 и 6 колодки Х2 (нижняя) сухим контактом, нормально замкнутым (НЗ — так как снимается уже с реле К1, а не непосредственно «Гранита»).
В случае неисправности модуля советуем обратиться к специалистам.
